Zobrata virsmas sacietēšanas un lāzera slāpēšanas pieauguma tehnoloģiskā iterācija

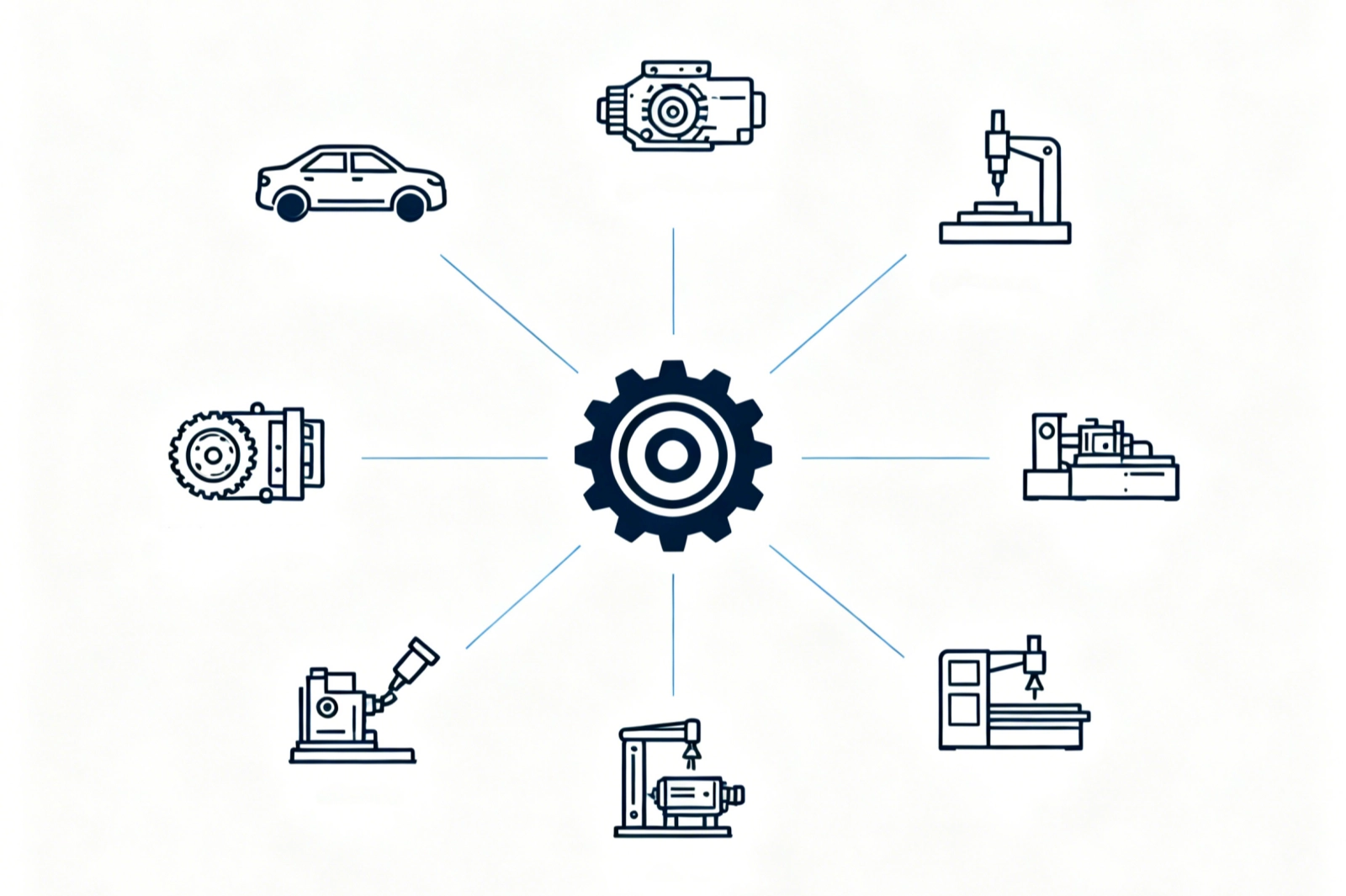

Mehāniskajā ražošanas nozarē zobrati kalpo kā galvenās jaudas pārvades sastāvdaļas, un to slodzes-nestspēja un nodilumizturība tieši nosaka aprīkojuma uzticamību un kalpošanas laiku. Tradicionālie zobratu virsmas sacietēšanas procesi (piemēram, karburēšana, nitrīdēšana, indukcijas rūdīšana u.c.) jau sen ir saskārušies ar diviem galvenajiem sāpju punktiem: ievērojama deformācija pēc termiskās apstrādes un nevienmērīgs sacietējušā slāņa sadalījums pa zoba profilu, kā rezultātā samazinās zobrata precizitāte un saīsinās kalpošanas laiks. Attīstoties lāzertehnoloģijām, zobratu lāzera dzesēšana ir kļuvusi par ideālu alternatīvu tradicionālajiem procesiem, pateicoties tās galvenajām priekšrocībām, proti, "precīzai karsēšanai, minimālai deformācijai un lieliskai veiktspējai", un to plaši izmanto augstākās -iekārtu jomās, piemēram, automobiļu rūpniecībā, vēja enerģijā un darbgaldos. Šajā rakstā tiks visaptveroši analizēta zobratu lāzera slāpēšanas tehnoloģijas pielietojuma vērtība un nozares perspektīvas, ņemot vērā izmērus, tostarp procesa principus, galvenās priekšrocības, izmaksu vērtību un aprīkojuma atbalstu.
Precīzs sacietēšanas risinājums virsmas pirmapstrādei + aksiālais zobs-ar-zobu skenēšanu
Zobu lāzera slāpēšanas efektivitāte un vienveidība ir atkarīga no standartizēta procesa "virsmas pirmapstrāde + aksiālais zobs-ar-zobu skenēšanu". Virsmas pirmapstrādes galvenais mērķis ir uzlabot metāla lāzera gaismas absorbcijas ātrumu. Visbiežāk izmantotā metode ir krāsošana ar smidzinātāju/otu, kurā tiek uzklāta speciāla lāzeru{5}}absorbējoša krāsa, lai palielinātu absorbcijas ātrumu no mazāk nekā 50% dabiskā stāvoklī līdz 85%{10}}95%, izvairoties no enerģijas izšķērdēšanas. Aksiālā zoba{11}}pa-zoba skenēšana ir galvenais ieviešanas solis: platjoslas lāzera stars tiek veidots, pārklājot vairākus lāzera starus, kas pārvietojas aksiāli gar zobratu, lai vienlaikus skenētu vienu veselu zoba virsmu; pēc skenēšanas zobrats griežas par vienu zoba soli, izmantojot precīzas servo sistēmu, secīgi skenējot visas zobu virsmas pa vienam. Šis process var precīzi kontrolēt rūdītā slāņa biezumu (0,2-2mm), regulējot lāzera jaudu (1-5kW) un skenēšanas ātrumu (5-30mm/s), nodrošinot vienmērīgu sacietējušā slāņa sadalījumu zoba virspusē, zoba sānos un zoba saknē, kā arī principiāli atrisinot tradicionālo procesu "vājā punkta" problēmu.
Divkārši sasniegumi jomās "Cietā zobu virsma un mīksta zobu sakne" un augsta nodilumizturība un noguruma izturība

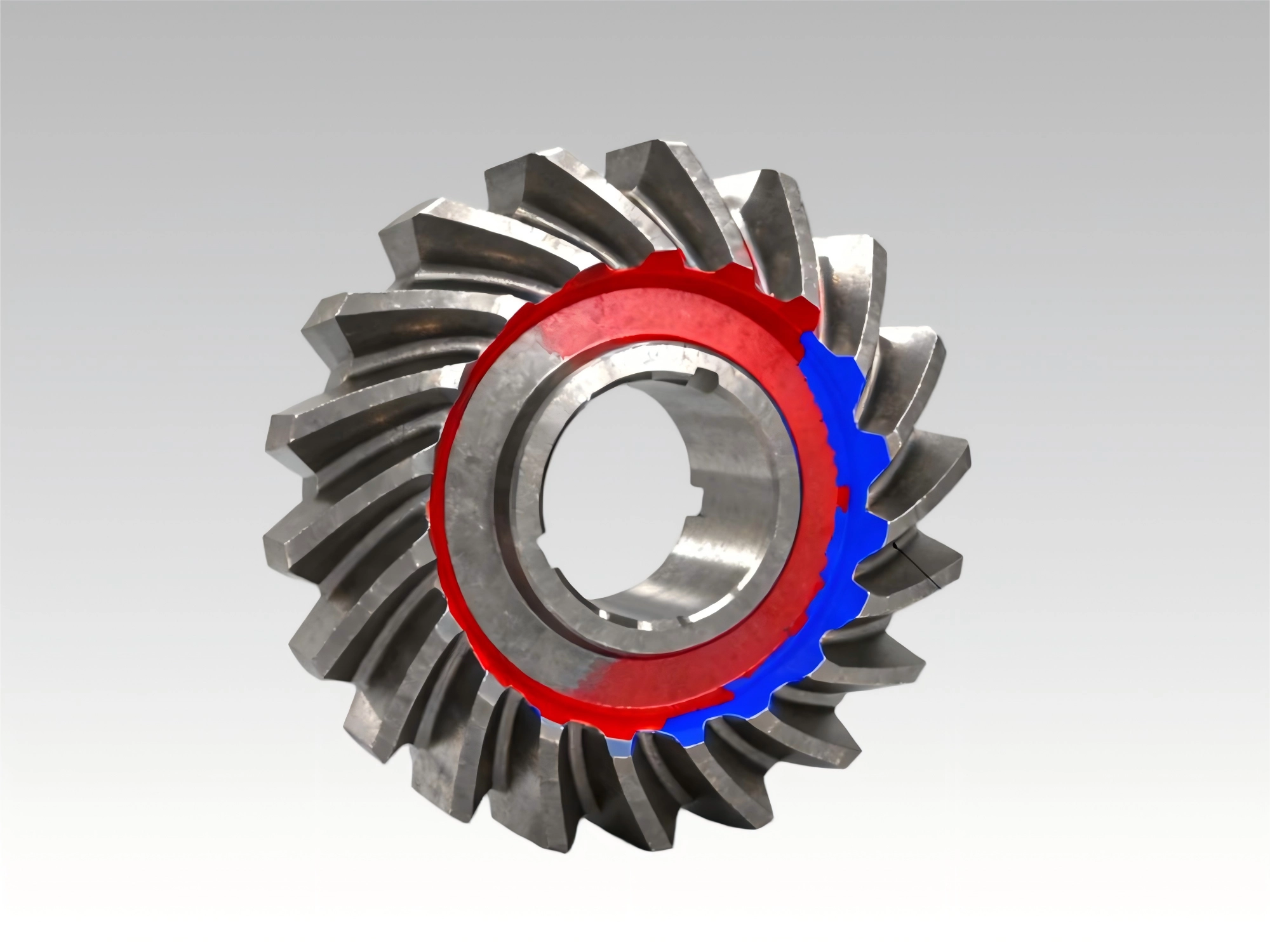

Ievērojamākā zobratu lāzera slāpēšanas priekšrocība ir "cietas zoba virsmas un mīkstas zoba saknes" gradienta veiktspēja, lieliski līdzsvarojot izturību un stingrību. Pateicoties lokālai ātrai karsēšanai (temperatūra 850-950 grādi) un paš-dzesēšanai (dzesēšanas ātrums 10^4-10^5 grādi/s), zoba virsma veido īpaši smalki graudainu martensīta struktūru ar cietību HRC 58-62, kas ir par 3n-kāršāku HRC augstāku; zoba sakne netiek pakļauta pilnīgai fāzes transformācijai, saglabājot perlīta/ferīta struktūru ar cietību, kas kontrolēta pie HRC 30-40, ievērojami uzlabojot izturību un samazinot lūzuma risku. Tikmēr atlikušais spiedes spriegums 500–800 MPa, ko veido ātra dzesēšana, palielina pārnesuma nodilumizturību par 30–50%, pagarina kontakta noguruma kalpošanas laiku 2–3 reizes un uzlabo lieces noguruma kalpošanas laiku 1,5–2 reizes, pilnībā pielāgojoties skarbajiem darba apstākļiem ar lielu slodzi un lielu ātrumu. Turklāt zoba profila deformācija pēc rūdīšanas tiek kontrolēta 0,01 mm robežās bez plaisām, ļaujot tieši uzstādīt un lietot bez sekojošas slīpēšanas korekcijas.
Izmaksu samazināšanas un efektivitātes uzlabošanas ceļš, saīsinot ciklus un paplašinot materiālu iespējas
Uzlabojot veiktspēju, zobratu lāzera slāpēšana uzņēmumiem sniedz ievērojamas izmaksu priekšrocības. No vienas puses, procesa vienkāršošana ievērojami saīsina ražošanas ciklu: tā novērš sarežģītus procesus, piemēram, iekraušanu krāsnī, siltuma saglabāšanu, dzesēšanu un malšanu tradicionālajā karburizācijā, kas prasa tikai divus posmus: "priekšapstrāde - skenēšanas rūdīšana", samazinot ražošanas ciklu par vairāk nekā 50%; lāzera enerģijas izmantošanas līmenis pārsniedz 80%, kas ir par 40%-60% zemāks nekā tradicionālajām karburēšanas krāsnīm. No otras puses, paplašinātais materiālu iespēju klāsts realizē "augstu veiktspēju ar zemu izmaksu tēraudu": parastajam oglekļa tēraudam (piemēram, 45 # tēraudam) pēc lāzera rūdīšanas ir zobu virsmas cietība, kas ir līdzvērtīga leģētā strukturālā tērauda (20CrMnTi) cietībai pēc karburēšanas un rūdīšanas, samazinot materiālu izmaksas par 30% -40%; tajā pašā laikā tas var salabot nolietotus vecos zobratus, izmantojot lāzera slāpēšanu, realizējot veco detaļu atkārtotu izmantošanu un vēl vairāk samazinot aprīkojuma uzturēšanas izmaksas. Šī dubultā vērtība "veiktspējas uzlabošana + izmaksu samazināšana" padara to par galveno tehnisko izvēli uzņēmumiem, lai samazinātu izmaksas un uzlabotu efektivitāti.
Guosheng Laser integrēti risinājumi un tehniskā garantija
Zobratu lāzera slāpēšanas ieviešanas atslēga slēpjas profesionālā aprīkojumā un pielāgotā procesa atbalstā. Kā nozares etalonuzņēmums Guosheng Laser nodrošina pilnu risinājumu komplektu. Uzņēmums ir izveidojis Xi'an Aerospace R&D un dizaina centru un Veinaņas ražošanas bāzi. Tās pamatproduktos ietilpst 1-10 kW speciālās zobratu lāzera dzesēšanas mašīnas, kas piemērotas dažāda veida zobratiem, piemēram, cilindriskajiem zobratiem, spirālveida zobratiem un koniskiem zobratiem ar moduli 1-50, ar pozicionēšanas precizitāti ±0,005 mm, lai nodrošinātu skenēšanas vienmērīgumu. Inženieru komanda aptver tādas jomas kā lāzeroptika, materiālu termiskā apstrāde un automātiskā vadība, kā arī var pielāgot skenēšanas ceļus un procesa parametrus atbilstoši klientu vajadzībām, kā arī nodrošināt pirmspārdošanas paraugu pārbaudi,{14}pārdošanas uzstādīšanu un nodošanu ekspluatācijā, kā arī diennakts pēcpārdošanas tehnisko atbalstu. Ar spēcīgām pētniecības un attīstības iespējām, ātriem piegādes cikliem (30–45 dienas) un ekonomiskiem produktiem Guosheng Laser ir kļuvis par galveno aprīkojuma piegādātāju uzņēmumiem tādās jomās kā automobiļu pārnesumkārbas un vēja enerģijas pārnesumkārbas.
Lāzera iekārtu sastāvdaļas
Šķiedru lāzera mašīna
Lāzera apšuvuma galva
Pulvera padevējs
Lāzera cietināšanas galviņa
Lāzera slāpēšana nodrošina zaļo un efektīvu rīku ražošanas jaunināšanu
Gear lāzera dzēšanas tehnoloģija pilnībā atrisina tradicionālo virsmas sacietēšanas procesu sāpju punktus, piemēram, lielas deformācijas un nevienmērīgus sacietējušus slāņus, izmantojot precīzu kontrolētu karsēšanu, panākot trīskāršu izrāvienu: "augsta veiktspēja, zemas izmaksas un videi draudzīgums". Tā unikālā "cietā zoba virsma un mīkstā zoba sakne" veiktspēja, ievērojamās izmaksu samazināšanas un efektivitātes uzlabošanas priekšrocības, kā arī spēja pielāgoties zemu cenu-tēraudam rekonstruē pārnesumu ražošanas materiālu atlases un procesa projektēšanas loģiku. Attīstoties lieljaudas-lāzera tehnoloģijai un AI-balstītai procesa parametru optimizācijai, lāzera slāpēšana nākotnē attieksies arī uz tādām jomām kā lielie zobrati (piem., vairoga mašīnas zobrati) un precīzie mikro-zobrati (piemēram, medicīnas ierīču zobrati). Tikmēr zaļās ražošanas politikas virzīts, tas aizstās lielu-enerģijas-patēriņu un lielu{13}}piesārņojumu tradicionālos procesus, kļūstot par pamattehnoloģiju augstākās klases{14}}iekārtu ražošanas nozarei. Mehāniskās ražošanas uzņēmumiem zobratu lāzera slāpēšanas tehnoloģijas ieviešana būs galvenais veids, kā uzlabot produktu konkurētspēju, samazināt izmaksas un uzlabot efektivitāti.
