Virzīta enerģijas nogulsnēšanās

• Izmēri: 1100mm (garums) × 900mm (platums) × 1600mm (augstums), tērauda konstrukcijas atbalsta augstums 950mm, ar universālajiem ritentiņiem ;
• Materiāls: 304 nerūsējošais tērauds (biezums 3 mm), noplūdes ātrums < 0,05 tilp.%/h, var uzturēt spiedienu no -12mbar ~ 12mbar (noklusējuma darba diapazons: -1 ~ +3mbar) 🔶1-34, 1-38, 1-44, 1-126 līdz
• Galvenās sastāvdaļas: 8-collu butilgumijas cimdi (importēti no ASV, biezums 0,4 mm), pretkorozijas cietā alumīnija sakausējuma cimdu pieslēgvieta (diametrs 220 mm), 8 mm noņemams drošības rūdīta stikla novērošanas lodziņš, 0,3 μm filtrs (ar novērošanas lodziņu un manuālu izslēgšanas vārstu) ± 2 % 0 V{111 50Hz±10% vairāku caurumu strāvas ligzda, KF-40 standarta interfeiss.

• Darbības režīms: nepārtraukts/impulss;
• Izejas jauda: 2000 W (100% nepārtraukta), regulēšanas diapazons 10–100%
• Centrālais viļņa garums: 1070-1090 nm (parasti 1080 nm)
• Stara kvalitāte (BPP): 0,5-2,5 mm × mrad
• Stability: Short-term (>1h) ±1%-±3%, long-term (>24h) ±2%-±5%
• Optiskās šķiedras konfigurācija: 15 m optiskais kabelis, izejas serdes diametrs 50 μm (pēc izvēles 35/100 μm), lieces rādiuss 200 mm
• Dzesēšanas metode: ūdens dzesēšana (ūdens temperatūra 20-24 grādi, ūdens spiediens 4-5bar, plūsmas ātrums 20L/min)
• Kopējie izmēri: 950 × 482,6 × 193,2 mm
• Svars: 68±3kg

• Barošanas avots un nominālā jauda: izmanto 220 V/50 Hz barošanas avotu ar 2,8 kW nominālo jaudu.
• Informācija par aukstumaģentu: izmanto R32/R410A aukstumnesēju ar uzlādes daudzumu 0,3 kg.
• Dzesēšanas veiktspēja: nominālā dzesēšanas jauda ir 6,5 kW.
• Šķidruma cirkulācijas parametri: Aprīkots ar plūsmas ātrumu 12m³/h un augstumu 37m, kas nodrošina efektīvu siltuma izkliedi.
• Ūdens tvertne: ietver iebūvētu-13 l ūdens tvertni, lai nodrošinātu nepārtrauktas ūdens piegādes vajadzības.

• Iekārtu savietojamība: Savietojams ar G6-G8.5 izmēra substrāta aprīkojumu.

• Kopējie izmēri / svars: 640 × 420 × 760 mm / 640 kg

• Interfeiss: Pieņem QBH standarta interfeisu, kas nodrošina ātru savienojumu ar galvenajiem lāzera avotiem.
• Optiskās sistēmas konfigurācija: Aprīkots ar 100 mm kolimācijas fokusa attālumu un 300 mm fokusa fokusa attālumu, kas nodrošina efektīvu lāzera staru konverģenci.
• Pulvera vietas regulēšana: regulēšanas diapazons ir ∅1,6–∅4 mm.
• Lāzera punktu regulēšana: piedāvā regulēšanas diapazonu ∅1,8–∅5 mm (ar lāzera serdes diametru 600 μm).
• Pielāgojamība: šie regulēšanas diapazoni var atbilst dažādām prasībām attiecībā uz apšuvuma platumu un precizitāti.
• Veiktspējas priekšrocības: palīdz uzlabot apšuvuma slāņa viendabīgumu un saķeres izturību.

• Pulvera uzglabāšanas tvertnes: Aprīkotas ar 2 pulvera uzglabāšanas tvertnēm, ar ietilpību 6L uz vienu tvertni, kas var apmierināt nepārtrauktas darbības vajadzības.
• Pulvera padeves ātrums: pulvera padeves ātruma diapazons ir no 4 līdz 200 g/min, ar kļūdu, kas ir mazāka vai vienāda ar ±1%.
• Piemērojamais pulvera daļiņu izmērs: saderīgs ar pulveriem ar daļiņu izmēru 20-250 μm, nodrošinot vienmērīgu un stabilu pulvera padevi.
• Tālvadības pults atbalsts: atbalsta tālvadības pulti, izmantojot robotu, CNC vai datoru.
• Pret-salipes funkcijas: aprīkots ar pulvera sildīšanas un maisīšanas funkcijām, lai novērstu pulvera salipšanu.
• Kopējie izmēri / svars: 533 × 480 × 1617 mm / 70 kg

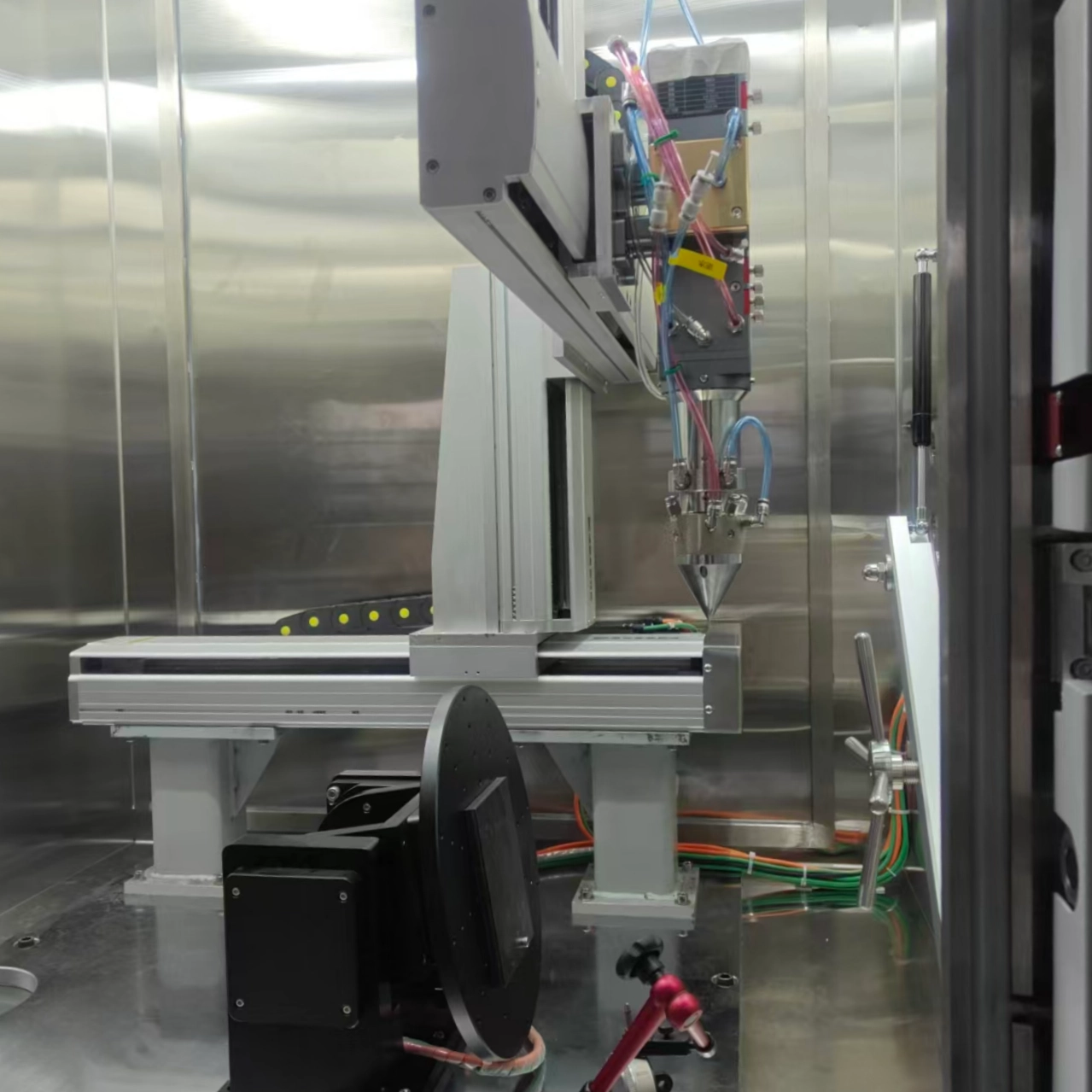

• Efektīvs gājiens: aprīkots ar efektīvu 400 × 400 × 400 mm gājienu, kas apmierina mazu un vidēju{3}}metāla daļu apstrādes vajadzības.
• Pozicionēšanas precizitāte: var lepoties ar pozicionēšanas precizitāti 0,1 mm.
• Atkārtotas pozicionēšanas precizitāte: piedāvā atkārtotas pozicionēšanas precizitāti ±0,05 mm, ļaujot stabili kontrolēt kustības novirzi, lai nodrošinātu precīzas apšuvuma trajektorijas.
• Maksimālais apstrādes ātrums: maksimālais apstrādes ātrums ir 2000 mm/min, balansēšanas efektivitāte un precizitāte.
• Gala-ass slodze: nodrošina gala-ass slodzi 35 kg, pielāgojama dažādiem instrumentiem un sagatavēm.
• Kustības stratēģija: pieņem pakāpeniskas kustības stratēģiju, lai panāktu vienmērīgu visas darba zonas pārklājumu.

• Materiāls: izgatavots no 304 nerūsējošā tērauda.
• Struktūra: ir cilindrisks dizains, kas sastāv no divām kamerām.
• Lielas kameras izmēri: Izmēri ∅360mm × 600mm.
• Maza kameras izmēri: Izmēri ∅150mm × 300mm.
• Vakuuma veiktspēja: sasniedz vakuuma pakāpi, kas ir mazāka par -0,1 MPa vai vienāda ar to.
• Vakuuma uzraudzība: aprīkots ar vācu Wika vakuuma spiediena mērītāju reāllaika uzraudzībai-.
• Ekspluatācijas priekšrocības: atvieglo efektīvu sagataves pārvietošanu, vienlaikus nodrošinot stabilu vakuuma darbību.

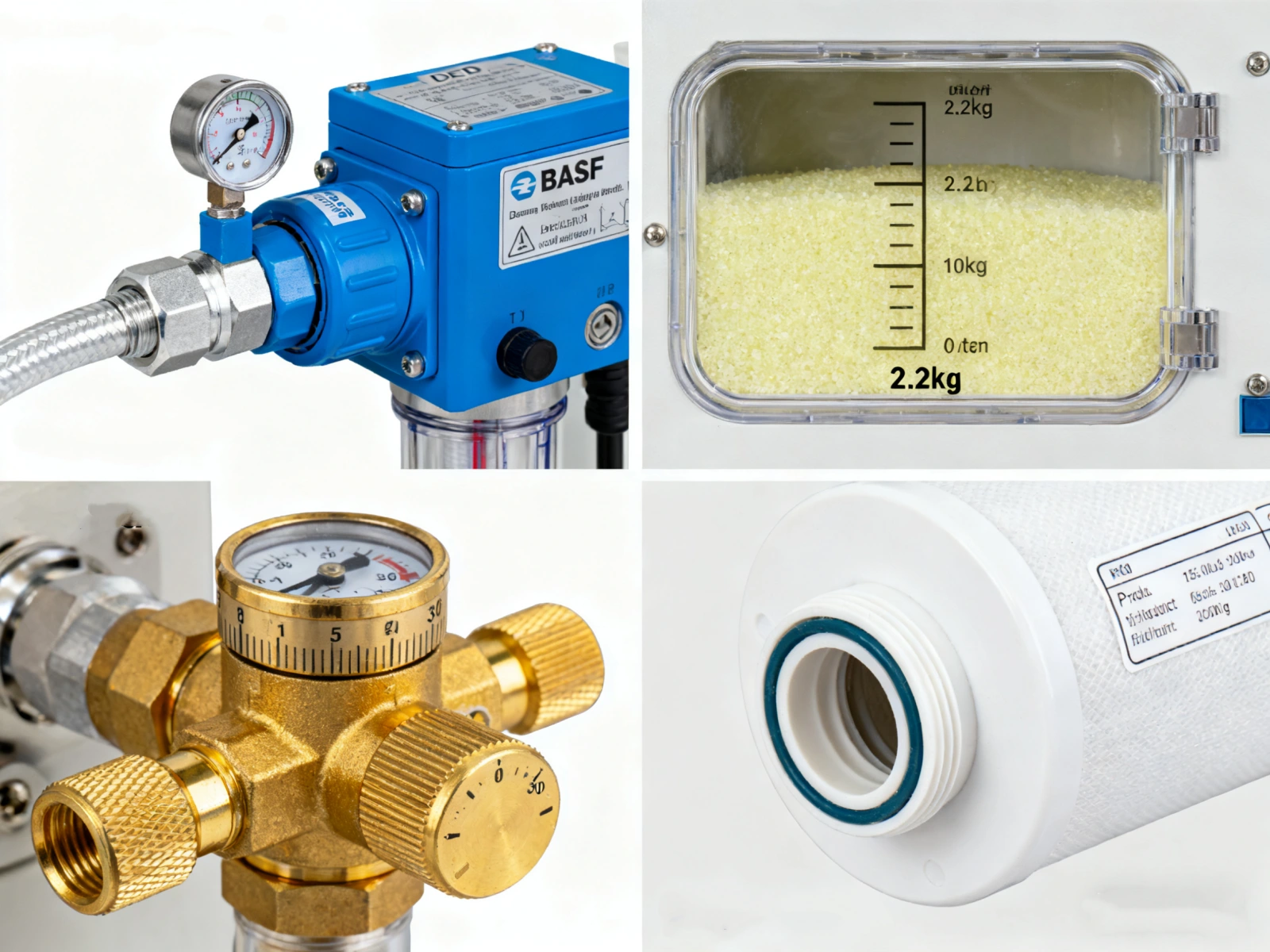

• Deoksidācijas materiāls: izmanto Vācijas BASF deoksidācijas materiālu ar skābekļa absorbcijas spēju 63L.
• Ūdens absorbcijas materiāls: izmanto ASV UOP ūdens absorbcijas materiālu, kura ūdens absorbcijas spēja ir 2,2 kg.
• Vārstu konfigurācija: savienots pārī ar Vācijas Baode vārstiem, lai precīzi kontrolētu atmosfēras tīrību.
• Cirkulācijas ventilatora frekvences kontrole: 0-100m³/h frekvences pārveidošanas kontrole.
• Cirkulācijas ventilatora struktūra: ir nerūsējošā tērauda spiediena{0}}pārbaudīta struktūra.
• Filtra veids: aprīkots ar 0,3 μm HEPA augstas efektivitātes{1}}filtru.
• Filtra funkcija: HEPA filtru izmanto, lai aizturētu mikro{0}}piemaisījumus.

• Galvenā aparatūras konfigurācija: sastāv no Siemens PLC + skārienekrāna.
• Valodu atbalsts: atbalsta ķīniešu{0}} angļu valodas bilingvālo pārslēgšanu lietotāju ērtībām.
• Ass kustības kontroles iespēja: var realizēt ass kustības vadību, ieskaitot pozicionēšanu un ātruma regulēšanu.
• Pilnīga-procesa statusa uzraudzība: iespējo pilnu-procesa statusa uzraudzību, aptverot galvenos parametrus, piemēram, gāzes attīrīšanu, skābekļa saturu un temperatūru.
• Lāzera apšuvuma parametru kontrole: nodrošina precīzu lāzera apšuvuma parametru kontroli, ieskaitot lāzera jaudu un pulvera padeves daudzumu.
• Automātiska spiediena samazināšana: automātiski samazina spiedienu, ja sistēmas spiediens pārsniedz 12 mbar, lai nodrošinātu drošību.

• Avcray AF-360Z skābekļa analizators ar mērījumu diapazonu no 0 līdz 1000 ppm un precizitāti ±1% ppm. Tās cirkonija zonde ir izturīga pret tiešu gaisa iedarbību, ļaujot reāllaikā uzraudzīt kameras skābekļa saturu, un tā tiek savienota ar PLC skārienekrānu datu attēlošanai.
• Avcray AF-360P ūdens analizators ar diapazonu no 0 līdz 500 ppm un precizitāti ± 1% ppm, nodrošina izturību pret koroziju un tīrāmu atkārtotu izmantošanu. Tas arī ir saistīts ar PLC skārienekrānu un atbalsta automātisku gāzes cirkulācijas regulēšanu.
• Kopā tie nodrošina precīzu zema-skābekļa un zema-mitruma vides kontroli, kas ir būtiska DED kvalitātei.

Lāzera apšuvuma iekārtu eksporta iepakojums stingri atbilst starptautiskajiem karantīnas un transportēšanas standartiem. Tajā pilnībā tiek izmantotas ne-koka iepakojuma veidnes (dodot priekšroku materiāliem, kas atbilst ISPM 15 starptautiskajiem fitosanitārajiem standartiem koka iepakošanas materiāliem, piemēram, augsta-blīvuma saplāksnim un kompozītmateriālu šķiedru plātnēm), lai novērstu pārrobežu karantīnas riskus, ko var izraisīt masīvkoka materiāli. Veidņu izvēlei ir jāatbilst aprīkojuma nestspējas prasībām (katrai veidnei ir statiskās slodzes izturība, kas nav mazāka par 1500 N/m²), un savienojumi ir pastiprināti ar cinkota tērauda siksnām, lai transportēšanas laikā novērstu konstrukcijas atslābumu.

Iepakošanas laikā starp iekārtu un šablonu tiek uzklāts EPE putu amortizācijas slānis (ar biezumu ne mazāk kā 50 mm). Galvenās sastāvdaļas (piemēram, lāzera galva un vadības skapis) ir papildus pārklātas ar ūdensizturīgiem PE maisiņiem. Kastes ārējā siena ir skaidri piestiprināta ar etiķetēm atbilstoši eksporta prasībām (tostarp aprīkojuma modelim, bruto svaram, smaguma centram un brīdinājuma zīmēm, piemēram, "Rīkojieties uzmanīgi" un "Saglabājiet sausu"), nodrošinot pilnīgu atbilstību galamērķa valsts importa iepakojuma pārbaudes standartiem.

Viss iekārtas iepakošanas process tiek veikts slēgtā iekštelpu darbnīcā, lai izvairītos no lietus, sniega un putekļu ietekmes, veicot darbības brīvā dabā. Slēgtās kravas automašīnas, kas aprīkotas ar hidrauliskām pacelšanas platformām, tiek izvēlētas, lai nodrošinātu vienmērīgu iekārtu iekraušanu un izkraušanu. Ja transportēšanas rādiusa ierobežojumu dēļ ir jāizmanto nenoslēgtas kravas automašīnas (piemēram, kravas automašīnas), aprīkojums pēc iekraušanas ir jāpārklāj ar divslāņu lietus necaurlaidīgu brezentu (ārējais slānis ir ar PVC{5}}pārklājumu, bet iekšējais slānis ir elpojošs, mitrumizturīgs{6}}plēve. Brezenta malas ir cieši nostiprinātas ar neilona virvēm, un četri stūri karājas līdz kravas automašīnas korpusa apakšai, lai novērstu lietus ūdens iekļūšanu.

Pēc aprīkojuma ievietošanas konteinerā nekavējoties tiek īstenots "trīs{0}}punktu fiksācijas" plāns,{1}}nostiprinot veidni pie konteinera grīdas, izmantojot izplešanās skrūves apakšā; izmantojot cinkota tērauda stieples (ar diametru ne mazāku par 8 mm), lai pa diagonāli vilktu un piestiprinātu pie āķiem konteinera sānu sienās abās pusēs; un izmantojot regulējamus spiediena stieņus, lai atbalstītu konteinera augšējo plāksni augšpusē (spiediena stieņa kontakta gals ar aprīkojumu ir ietīts ar gumijas spilventiņu, lai nesaskrāpētu iekārtas virsmu). Pēc fiksācijas ir nepieciešams šūpošanās tests (manuāli pielietojot horizontālu vilci, iekārtas pārvietojumam nepārsniedzot 5 mm), lai nodrošinātu, ka transportēšanas laikā nelīdzenā jūras vai sauszemes transportā nav pārvietošanās riska.

Loģistikas procesam ir norīkots īpašs personāls. No rūpnīcas sūtījuma, ostas muitas deklarācijas, jūras transporta līdz galamērķa valsts muitošanai katrā saitē tiek reģistrēts transportēšanas statuss (ieskaitot temperatūru, mitrumu un atrašanās vietas informāciju). Uz-uz vietas fotoattēli tiek uzņemti un saglabāti galvenajos mezglos (piemēram, konteineru iekraušana kuģī un izkraušana ostā), lai nodrošinātu pilnīgu izsekojamību un samazinātu transportēšanas bojājumu risku
